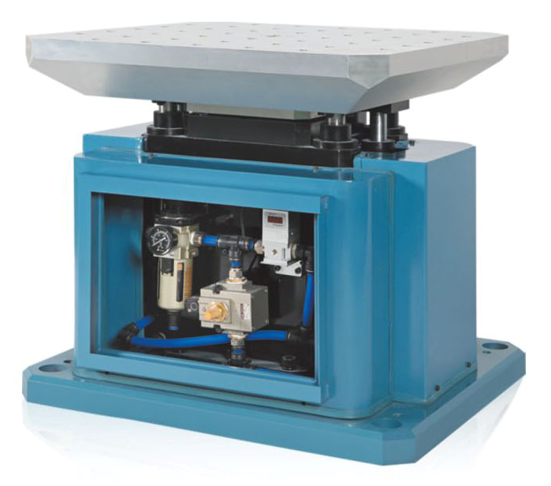

BS 系列氣動碰撞試驗臺，取代了傳統機械凸輪式碰撞臺，用于實驗室模擬產品在實際使用過程中可能遭受的 重復性沖擊。該系列碰撞試驗臺可以做為優化產品結構強度設計的一種方法，或作為產品質量控制的手段。
碰撞頻次高、能量大
小加速度碰撞波形好，重復性高
非標產品設計能力強
|
技術型號 |
BS500 |
BS700 |
BS800 |
BS900 |
BS1000 |
BS1200 |
BS1500 |
||
|
臺面尺寸(mm × mm) |
500×700 |
700×700 |
800×800 |
900×900 |
1000×1000 |
1200× 1200 |
1500× 1500 |
||
|
額定負載 (kg) |
50 |
100 |
200 |
300 |
500 |
1000 |
1500 |
||
|
碰撞波形 |
半正弦波 |
||||||||
|
加速度 |
5-150 |
5-100 |
5-100 |
5-100 |
5-80 |
5-80 |
5-60 |
||
|
脈沖持續時間 (ms) |
2-25 |
2-25 |
2.5-25 |
3-25 |
4-25 |
4.5-25 |
5-25 |
||
|
跌落距離 (mm) |
120 |
120 |
180 |
180 |
200 |
200 |
200 |
||
|
空載碰撞頻次 (次/分) |
1-120 |
1-120 |
1-90 |
1-90 |
1-80 |
1-80 |
1-40 |
||
|
空載時最大速度變化量 (m/s) |
2.2 |
||||||||
|
臺體尺寸和重量 |
|||||||||
|
臺體重量 |
1100 |
1250 |
2400 |
2800 |
3800 |
5100 |
6800 |
||
|
臺體尺寸 L×D×H (mm) |
760 ×650 ×700 |
760 ×650 ×700 |
1000 ×900 ×775 |
1100 ×1000 ×790 5 |
1200 ×1100 ×900 |
1350 ×1350 ×920 |
1650×1560×1210 |
||
|
使用環境
|
|||||||||
|
氣壓 (kg/cm2) |
7-8 |
||||||||
|
做碰撞試驗所需氣壓(m3/分鐘) |
1.6 |
1.6 |
2.0 |
3.2 |
3.6 |
4.4 |
4.4 |
||
|
做碰撞試驗是否需儲氣罐 |
- |
- |
- |
需要一個2m3儲氣罐 |
|||||
|
使用功率(kVA) |
臺體 |
2 |
|||||||
|
空壓機 |
11 |
11 |
15 |
22 |
25 |
30 |
30 |
||
|
溫度范圍 |
0℃-40℃ |
||||||||
|
濕度范圍 |
≤90% (25℃) 不結露 |
||||||||
|
配ASK01沖擊控制儀和MIS02沖擊測量儀 |
|||||||||
|
ASK01 + MIS02 |
沖擊、碰撞試驗控制和測量功能并打印試驗報告 |
||||||||
|
滿足標準 |
|||||||||
|
GB/T2423.5, GB/T2423.6, IEC68-2-27,IEC68-2-29, JJG497-2000, GJB 150.18和 GJB360 (等同于MILSTD-810) |
|||||||||
